ERN1387 正余弦编码器PG卡
产品特点
规格参数下载中心
ERN1387 线标
|
白色 |
蓝色 |
紫色 |
黄色 |
棕色 |
绿色 |
黑色 |
红色 |
灰色 |
粉色 |
|
0V |
5V |
A- |
A+ |
B- |
B+ |
C- |
C+ |
D- |
D+ |
|
浅蓝 |
橘色 |
||||||||
|
R- |
R+ |
|

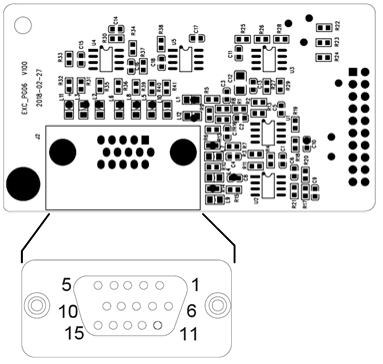

序号 |
端子名称 |
信号说明 |
|
1 |
B- |
编码器差分信号B- |
|
2 |
NC |
空 |
|
3 |
R+ |
编码器差分信号R+ |
|
4 |
R- |
编码器差分信号R- |
|
5 |
A+ |
编码器差分信号A+ |
|
6 |
A- |
编码器差分信号A- |
|
7 |
GND |
电源地 |
|
8 |
B+ |
编码器差分信号B+ |
|
9 |
PG VCC |
+5V电源 |
|
10 |
C+ |
编码器差分信号C+ |
|
11 |
C- |
编码器差分信号C- |
|
12 |
D+ |
编码器差分信号D+ |
|
13 |
D- |
编码器差分信号D- |
|
14、15 |
NC |
空 |
相关功能码设置
|
功能码 |
说明 |
|
F00.08 = 3 |
有PG矢量控制模式 |
|
F08.24 = 4 |
ERN1387 |
<td valign=”middle” style=”padding: 0px 7px; border-left: none rgb(0, 0, 0); border-right-widt
|
F08组：电机1基本参数 |
||||
|
F08.00 |
电机1类型选择 |
0:三相异步电动机 |
0 |
× |
|
1:交流永磁同步电动机 |
||||
|
2:单相异步电动机（拆电容） |
||||
|
3:单相异步电动机（不拆电容） |
||||
|
F08.01 |
电机1额定功率 |
0.1～1000.0kW |
机型确定 |
× |
|
F08.02 |
电机1额定电压 |
60～660V |
机型确定 |
× |
|
F08.03 |
电机1额定电流 |
0.1～1500.0A |
机型确定 |
× |
|
F08.04 |
电机1额定频率 |
20.00～Fmax |
机型确定 |
× |
|
F08.05 |
电机1额定转速 |
1～30000 |
机型确定 |
× |
|
F08.08 |
异步电机1定子电阻R1 |
0.001～65.535Ω |
机型确定 |
× |
|
F08.09 |
异步电机1转子电阻R2 |
0.001～65.535Ω |
机型确定 |
|
